半導體芯片減薄工藝流程主要包括以下步驟：

       一、半導體芯片前期準備

       1、晶圓選擇：根據生產要求和成本考慮，選擇經過初步清洗和檢驗合格的單晶硅圓盤作為原始晶圓。

       2、臨時鍵合（針對易碎或硬度較低的晶圓材料，如InP）：為防止晶圓在研磨過程中碎裂，會先用中間介質（如固態蠟）將晶圓臨時鍵合到較厚的載體基片上，為其提供結構支撐。這一步驟完成后，露出晶圓的背面以待完成減薄或其他背面工藝。

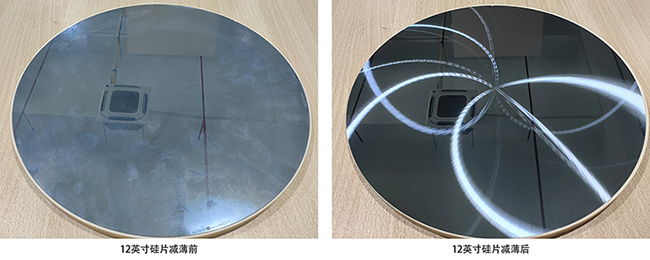

       二、半導體芯片研磨減薄

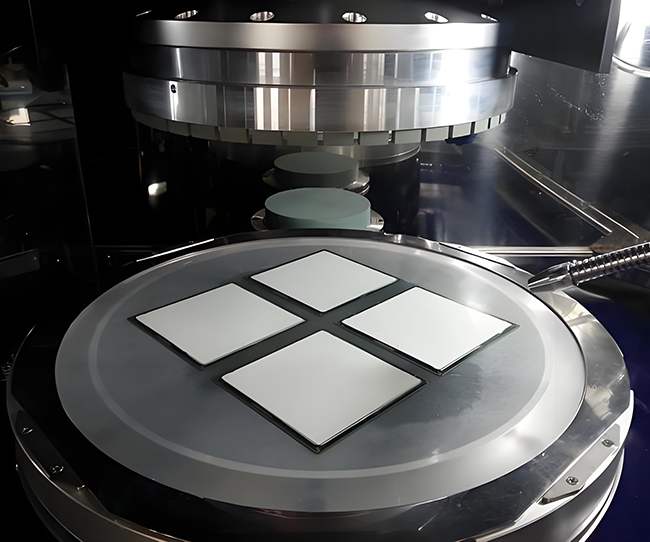

       3、固定晶圓：將晶圓（已臨時鍵合的晶圓整體）固定在研磨機的研磨盤上，確保晶圓在研磨過程中保持穩定。

       4、研磨參數設置：根據晶圓材料和厚度，選擇合適的研磨輪（如金剛石砂輪、綠碳化硅砂輪等），并調整加載壓力、轉速、進給速度等參數，以控制研磨量和表面粗糙度。

       研磨操作：?jiǎn)?dòng)研磨機，使晶圓與研磨輪接觸并進行研磨。研磨過程通常包括粗磨、精磨兩個階段，以逐步去除晶圓背面的材料并達到所需的厚度。

       三、半導體芯片清洗與解鍵合

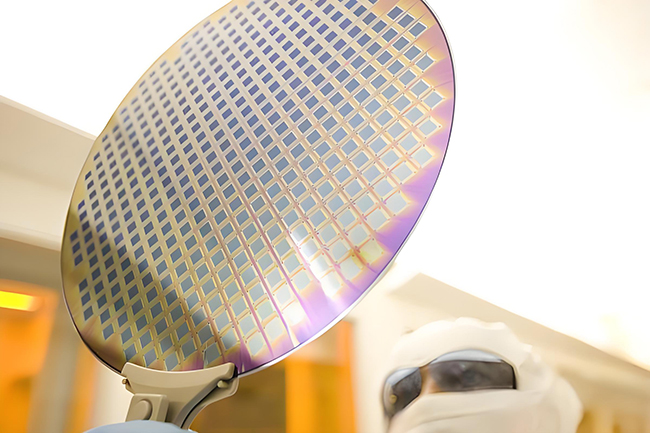

       1、清洗晶圓：研磨完成后，用去離子水或其他適用的清洗溶液清洗晶圓背面，以去除研磨殘留物和污染物。

       2、解鍵合：對于臨時鍵合的晶圓，將晶圓與基片鍵合對同時放入去蠟機中浸泡，用電爐加熱去蠟液融解蠟層，使薄晶圓從基片脫離成為獨立的芯片晶圓。

       四、半導體芯片拋光與平坦度測量

       1、拋光：為提高晶圓表面的光潔度和減薄效果的均勻性，可對晶圓進行拋光處理。拋光過程需要使用特殊的拋光機器和拋光布或砂紙等工具，并調整拋光壓力、轉速等參數。

       2、平坦度測量：對拋光后的晶圓進行平坦度測試，以確保其滿足后續加工過程中的精度要求。

       五、半導體芯片質量檢驗與封裝

       1、質量檢驗：通過各種檢驗手段（如表面平整度檢查、薄膜厚度測量等）對晶圓進行質量檢驗，以確保其完全符合制造標準和質量控制要求。

       2、封裝與測試：將合格的晶圓切割成芯片，并進行封裝和測試等后續工序。

       需要注意的是，在半導體芯片減薄工藝流程中，應嚴格控制各個環節的參數和操作條件，以避免對晶圓造成損傷或影響其性能。同時，根據不同的晶圓材料和厚度要求，可能需要采用不同的研磨輪、拋光劑和工藝參數。

        此外，隨著半導體技術的不斷發展，新的減薄工藝和設備也在不斷涌現。因此，在實際生產中，應根據具體情況選擇合適的工藝流程和設備，以提高生產效率和產品質量。
